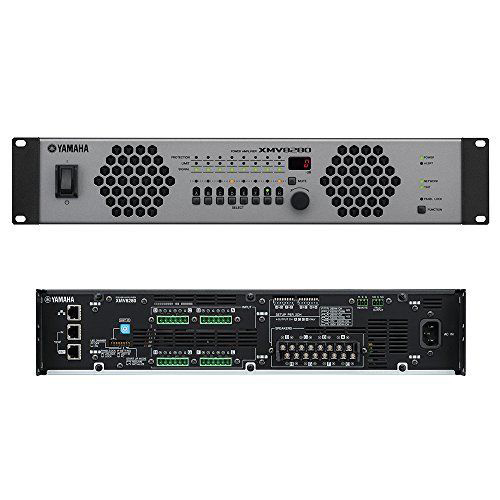

Ampli Công Suất Yamaha XMV8280
Amply công suất Yamaha XMV series kết hợp hiệu quả Class-D với các tính năng được thiết kế đặc biệt để mang lại lợi ích cho hệ thống âm thanh lắp đặt thương mại. Dòng sản phẩm bao gồm 8 mô hình khác nhau với công suất nguồn ra khác nhau và khả năng kết nối linh hoạt trong / ngoài để đáp ứng được nhiều môi trường cài đặt.
Trở kháng cao và trở kháng thấp ... hoặc cả hai
Các ứng dụng được cài đặt thường yêu cầu kết nối trở kháng cao và thấp ở cùng một địa điểm, đòi hỏi phải có các bộ khuếch đại riêng biệt, hoặc một máy biến thế bên ngoài. Bộ khuếch đại công suất XMV có thể hoạt động ở cả hai chế độ trở kháng cao (70V / 100V) hoặc trở kháng thấp (4Ω / 8Ω) đồng thời, không cần thiết bị bổ sung, cũng như tinh giản quá trình cài đặt. Bộ khuếch đại công suất XMV cũng cho phép hoạt động ở cả 70V và 100V cho mỗi cặp kênh bằng cách đơn giản chọn chế độ ưu tiên sử dụng các công tắc ngâm trên bảng điều khiển phía sau. Hoạt động trở kháng cao thường yêu cầu sử dụng hai kênh kết hợp ở chế độ cầu nối, nhưng với các bộ khuếch đại XMV, chế độ 70V hoặc 100V có thể được gán cho mỗi cặp kênh mà không ảnh hưởng đến số kênh đầu ra có sẵn.
Chi tiết về số lượng loa VXS / VXC có thể được điều khiển từ kênh bộ khuếch đại XMV được hiển thị trong FAQ
Mới "chế độ điện đôi"
Chế độ Double Power Mode mới được phát triển có hiệu quả gấp đôi công suất đầu ra của các kênh đã chọn để điều khiển loa với công suất ra cao hơn. Điều này có nghĩa là loa có công suất đầu ra khác nhau có thể được cung cấp đồng thời bởi cùng một bộ khuếch đại, thêm tính linh hoạt cho thiết kế và cấu hình hệ thống.
* Số kênh có thể được sử dụng sẽ giảm xuống còn một nửa
Các định dạng đầu vào có thể lựa chọn cho nhiều ứng dụng rộng hơn
Bộ khuếch đại XMV được trang bị với định dạng âm thanh số YDIF mới được phát triển hoặc hệ thống âm thanh số Dante của Auditate. YDIF cho phép thiết lập dễ dàng với việc sử dụng cáp Ethernet trong khi các mô hình Dante có thể được sử dụng cho các địa điểm lớn hơn, nơi có yêu cầu cáp dài.
Hỗ trợ cho AES67, khóa thiết bị Dante (các mô hình Dante)
Mô hình kích hoạt Dante của bộ khuếch đại công suất dòng XMV giờ đây hỗ trợ chuẩn kết nối mạng âm thanh AES67. Điều này cho phép kết nối qua AES67 với các mạng âm thanh như Ravenna, Q-LAN, hoặc Livewire, tăng khả năng mở rộng của hệ thống.
Đồng thời hỗ trợ Dante Device Lock, ngăn không cho bên thứ ba sửa đổi cài đặt Dante. Điều này có thể làm tăng tính an toàn của hệ thống trong các môi trường như phòng hòa nhạc, nơi một nhà điều hành bên ngoài dự kiến sẽ vận hành hệ thống hoặc mang thiết bị.
Một kết hợp hoàn hảo cho MTX Series
Khi các bộ khuếch đại điện XMV được sử dụng trong các hệ thống có bộ xử lý dòng MTX, các cài đặt như tắt / tắt tiếng hoặc thay đổi suy hao có thể được đặt thông qua máy tính bằng cách sử dụng ứng dụng phần mềm MTX Editor. YDIF và cổng Dante làm cho cấu hình hệ thống đơn giản và nhanh chóng với kết nối tức thời và kiểm soát tham số linh hoạt.
Tính năng bảo vệ cho hoạt động đáng tin cậy hơn
Các chức năng bảo vệ tự động là một phần thiết yếu của thiết kế của
XMV Series, đảm bảo hiệu suất tối đa và hoạt động tin cậy trong các tình huống ít hơn lý tưởng. Trở kháng tải thấp, quá dòng, và quá nóng có thể phá hủy tất cả các thành phần quan trọng và đe dọa khả năng của họ để hoạt động có hiệu quả. Để chống lại các mối nguy này, các bộ khuếch đại công suất XMV Series có tính năng bảo vệ thông minh mạnh mẽ, có thể đảm bảo tuổi thọ sản phẩm dài và hiệu năng nhất quán.
Chức năng dự phòng
Chuỗi XMV có hai loại chức năng dự phòng, "Chế độ sao lưu" và "Chế độ Ghi đè" để khớp với tình huống.
Chế độ sao lưu
XMV có thể phát hiện âm thanh thí điểm đến từ đầu vào số và tự động chuyển sang tín hiệu đầu vào analog khi âm thanh thí điểm bị gián đoạn do sự cố từ thiết bị đầu vào. Ngoài ra, nếu và khi nguồn gốc đầu vào được khôi phục, nó sẽ có thể tự động trở về đầu vào kỹ thuật số.
Chế độ Ghi đè
Khi đầu vào thoại từ đầu vào analog được phát hiện, có thể chuyển đổi nguồn đầu vào cho một kênh mà không làm gián đoạn âm thanh. Đây là lý tưởng để cung cấp tín hiệu dự phòng cho các ứng dụng như phát sóng khẩn cấp và thông báo.
Thông số kĩ thuật Ampli Yamaha XMV8280
| Mô hình | XMV8140 |
|---|
| Nguồn ra | 1kHz, THD + N = 1% (20 ms Burst) | 4Ω |
280W x 8 |
|---|
| 8Ω |
280W x 8 |
|---|
| 4Ω / Chế độ Nguồn đôi |
560W x 4 |
|---|
| 8Ω / Chế độ Nguồn đôi |
560W x 4 |
|---|
| Trở kháng cao | Dây 100V |
250W x 8/40 Ω |
|---|
| Đường 70V |
250W x 8/20 Ω |
|---|
| Điện áp tăng | RL = 8Ω |
31.7dB |
|---|
| RL = 8Ω / Chế độ Nguồn đôi |
34.7dB |
|---|
| 100V |
38.2dB |
|---|
| 70V |
35,2dB |
|---|
| Độ nhạy đầu vào | RL = 8Ω |
+ 4dBu |
|---|
| Tỷ lệ S / N | A-trọng số |
≥ 100dB |
|---|
| Sự tiêu thụ năng lượng | Công suất 1/8 (tiếng ồn hồng 4 Ω) |
450W |
|---|
| Nhàn rỗi (4 Ω) |
73W |
|---|
| Đứng gần |
23W |
|---|
| THD + N | 1kHz, một nửa công suất |
≤ 0,2% |
|---|
| Phản hồi thường xuyên | RL = 8Ω, 100V / 70V, Po = 1W, 20Hz - 20kHz |
0dB, ± 1.0dB |
|---|
| Nhiễu xuyên âm | 1kHz, một nửa điện, 8 Ω, Att. tối đa, đầu vào 150 Ω shunt< |
≤ -60dB |
|---|
| Mức đầu vào tối đa |
+ 24dBu |
|---|
| Trở kháng đầu vào |
20kΩ (cân bằng), 10k Ω (không cân bằng) |
|---|
| Kết nối | Đầu vào analog |
Euroblock x 2 (6P, cân bằng) |
|---|
| Đầu vào / đầu ra số< |
RJ45 x 2 (YDIF IN / OUT) |
|---|
| Kết xuất loa |
Dải rào x 8 cặp |
|---|
| Mạng |
RJ45 x 1 |
|---|
| Remote, Fault Output |
Euroblock (3P) x 1 |
|---|
| AC IN |
Đầu vào AC x 1 |
|---|
| Mạch bảo vệ | Bảo vệ tải |
Bật / tắt nguồn POWER: Tắt tiếng ra, DC-fault: Tắt nguồn, Clip hạn chế |
|---|
| Bộ khuếch đại bảo vệ |
Nhiệt: Tín hiệu ngõ ra (nhiệt độ tản nhiệt ≥90 ° C) (Tự động khôi phục), Quá dòng: Tắt tiếng (tự động khôi phục),
trở kháng tải thấp: Tắt tiếng (Tự động khôi phục) |
|---|
| Bảo vệ Nguồn điện |
Nhiệt: Bộ khuyếch đại tắt tự động (nhiệt độ tản nhiệt ≥100 ° C),
Công suất tích hợp: Tăng giảm (Tự động khôi phục) |
|---|
| Quạt làm mát |
Quạt 3 tốc độ x 2, luồng không khí trước-sau |
|---|
| Yêu cầu nguồn |
100V, 120V, 230V-240V; 50Hz / 60Hz |
|---|
| Kích thước | W |
480mm (18,9 ") |
|---|
| H |
88mm (3,5 ") |
|---|
| D |
422mm (16,6 ") |
|---|
| Cân nặng |
10.1kg (22.3lbs) |
|---|
