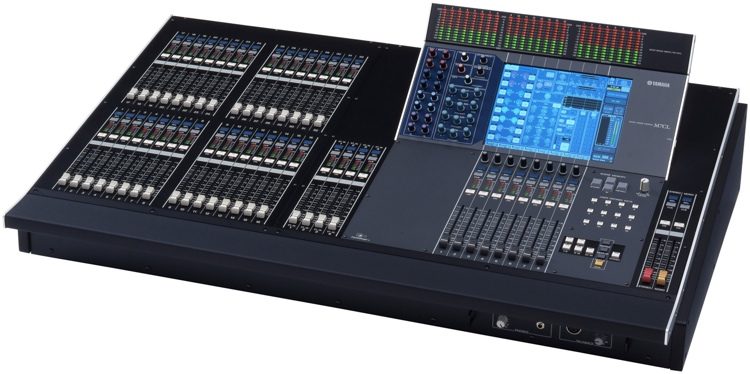

Mixer kỹ thuật số Yamaha M7CL-32

Centralogic™ là một phương pháp tiên tiến của âm thanh Yamaha cho việc vận hành giao diện điều khiển cho phép điều khiển hoàn toàn từ một khu vực trung tâm dễ tiếp cận. Các khối tám kênh có thể được đưa vào phần trung tâm của giao diện điều khiển thông qua các phím điều hướng đơn giản, và được vận hành thông qua giao diện trung tâm gồm có một màn hình cảm ứng và các bộ mã hóa liền ngay bên dưới màn hình. Giao diện Kênh Được chọn được đánh giá cao của Yamaha cũng được triển khai, mang lại một loạt các lựa chọn vận hành giúp các giao diện điều khiển kỹ thuật số tiên tiến này trở nên dễ dàng và trực quan như giao diện điều khiển tín hiệu tương tự để dùng cho các ứng dụng âm thanh sống.

M7CL đã được thiết kế để đem lại môi trường điều khiển trực quan, quen thuộc và toàn diện. Mỗi đặc điểm của giao diện điều khiển, từ bố cục các phím điều hướng cho tới các tính năng trên màn hình đồ họa tiên tiến bao gồm các biểu tượng tên kênh và một rack ảo cho EQ và các hiệu ứng, cung cấp các tín hiệu trực quan cho phép bạn vận hành các chức năng hệ thống chính mà không cần phải xem sách hướng dẫn. Và với màn hình cảm ứng bạn có thể tiếp cận và vận hành đơn giản các chức năng giống như đang điều khiển hữu hình. M7CL tích hợp mọi nhu cầu của bạn về âm thanh sống vào một giao diện trực quan giúp sự chuyển đổi từ tín hiệu tương tự sang tính hiện số mang lại sự hài lòng.

M7CL-48 có tổng cộng 56 đầu vào - 48 đầu vào mono mic/line và 4 đầu vào stereo line. Mixer kỹ thuật số Yamaha M7CL-32 có tổng cộng 40 đầu vào - 32 đầu vào mono mic/line và 4 đầu vào stereo line. Cả hai model đều có 27 đường truyền theo hình hức 16 đường truyền mix, một đường truyền LCR (có thể được sử dụng như đường truyền stereo và mono), và 8 matrix có thể sử dụng với các đầu vào cũng như các đường truyền. Toàn bộ công suất trộn âm này đủ lớn dành cho những ứng dụng âm thanh sống cỡ trung bình ... trong một giao diện điều khiển gọn nhẹ đáng kể.

M7CL trang bị các chức năng mà bạn kỳ vọng trên một giao diện điều khiển âm thanh sống cao cấp nhất, được tổ chức trong một hệ thống phân cấp ba tầng hợp lý mang lại vận hành cực kỳ mượt mà và hiệu quả. Mọi kênh đầu vào đều có một cần gạt vật lý, công tắc ON, và đồng hồ đo hiển thị trực quan và có khả năng vận hành mọi lúc. Các chức năng trộn âm chính như input gain, EQ, tín hiệu gửi phụ, dynamics, và các chức năng khác có thể tiếp cận trực tiếp thông qua các giao diện Kênh Được chọn và Centralogic™. Các chức năng không được yêu cầu cho vận hành thời gian thực trong một phần trình diễn được đặt ở một mức bên dưới. Cấu hình này vẫn giữ giao diện đơn giản nhất có thể trong khi vẫn cho phép tiếp cận đầy đủ, không bị cản trở tới các chức năng biểu diễn quan trọng nhất. Các kênh đầu vào có một head amp "có thể khôi phục" 72-dB, công tắc nguồn DC, chuyển đổi cực tính, bộ lọc âm cao tần, bộ cân bằng thông số hoàn toàn 4 băng tần, và khả năng LCR panning. Mỗi kênh cũng đưa ra hai loại EQ, hai vi xử lý động lực, tiêu âm/khuếch đại số tận dụng độ dài bit mở rộng của giao diện điều khiển mang lại tỉ lệ tín hiệu trên độ ồn cao nhất, các điểm đo linh hoạt, điểm chèn, và đầu ra trực tiếp với điều chỉnh mức -∞ ~ +10 dB. Mỗi kênh này đều góp phần vào chức năng và sự tiện dụng cao hơn rất nhiều so với các giao diện sử dụng tín hiệu tương tự truyền thống.

16 đường truyền trộn âm của M7CL có thể được thực sự sử dụng như một nhóm hoặc các đường truyền phụ. Bạn có thể chọn mỗi chức năng nối cặp đường truyền là FIX (GROUP), VARI (AUX), và MONO x 2 hoặc STEREO. Nếu bạn chọn chế độ VARI (AUX) thì bạn cũng có thể chọn pre-EQ, pre-fader, hoặc post fader send, mang lại hỗ trợ dễ dàng cho tai nghe in-ear monitor. Do matrix có khả năng nhận tín hiệu không chỉ từ các đường truyền mà còn từ các đầu vào, vì thế bạn có thể sử dụng matrix giống như 8 đường truyền phụ thêm. Ngoài chức năng Input-to-Matrix như vừa mô tả, M7CL còn có chế độ Sends On Fader phân phối các cấp độ gửi kênh tới các cần gạt để trộn tín hiệu gửi hoặc tín hiệu giám sát với phản hồi trực quan từ các vị trí cần gạt. Tất cả các đường truyền mix, stereo, và matrix đều cung cấp sự bổ sung đầy đủ khả năng xử lý mix, bao gồm cả EQ tham số 4 băng tần và dynamics.

Kết nối tới và từ M7CL không phức tạp, với các đầu nối đầu vào tín hiệu tương tự dành cho mọi kênh đầu vào và 16 đầu ra "vạn năng" tín hiệu tương tự và đầu ra kỹ thuật số 2TR. Ba khe cắm thẻ Mini-YGDAI I/O có thể chứa lên tới 16 kênh I/O số hoặc tương tự mỗi thẻ, sử dụng cho lên tới 48 kênh I/O thêm khác. Hệ thống ráp nối kỹ thuật số đa năng cho phép các đầu vào và đầu ra tiêu chuẩn và bất cứ I/O tùy chọn nào được lắp đặt có thể được ráp nối và định tuyến dễ dàng theo yêu cầu ứng dụng của bạn. Màn hình hiển thị ráp nối toàn diện trực quan giúp quá trình trở nên dễ dàng.

Bênh cạnh một loạt những chức năng phối trộn ấn tượng, M7CL hỗ trợ một rack 8 đơn vị "ảo" có thể được tải với tới bốn hiệu ứng và bốn bộ cân bằng âm sắc, hoặc bạn có thể sử dụng ít hiệu ứng hơn và có tới tám bộ cân bằng âm sắc hoạt động đồng thời. 48 hiệu ứng được cung cấp bao gồm những hiệu ứng vang REV-X vượt trội. Bạn có thể sử dụng các đơn vị bộ cân bằng âm sắc 31 băng tần kênh đơn "tiêu chuẩn", hoặc các GEQ Flex15 cải tiến cung cấp hai kênh cân bằng có thể giúp bạn kiểm soát lên tới 15 băng tần với băng thông 31 băng tần. Với rack ảo được tải với các đơn vị GEQ Flex15, bạn sẽ có 16 kênh với bộ cân bằng âm sắc hiệu suất cao! Các băng tần của EQ được kiểm soát trực tiếp thông qua các cần gại của Centralogic™ mang lại vận hành xúc giác trực quan.

16 đầu ra "vạn năng", đầu ra số 2TR, và 48 đầu ra có sẵn thông qua các ke Mini-YGDAI cung cấp toàn tổng cộng 66 đầu ra, tất cả những đầu ra này đều hỗ trợ khoảng trễ, cực tính, và cấp độ có thể điều chỉnh được. Ngay cả khi bạn đang gửi đi tín hiệu đường truyền giống nhau tới nhiều điểm đến, thì bù trừ khoảng cách loa vẫn có thể được áp dụng riêng với từng đầu ra, từ đó có thể xây dựng hệ thống bù khoảng trễ hiệu suất cao mà không cần tới thiết bị xử lý bên ngoài.

Cấp nguồn chung nội bộ của M7CL đem lại sự thuận tiện cho việc cắm điện giao diện điều khiển vào một lỗ cắm điện xoay chiều và bắt đầu vận hành ngay. Tuy nhiên, nếu bạn độ tin cậy dự phòng của các các nguồn điện dự phòng thì bạn có thể cắm thêm đơn vị cấp nguồn công suất PW800W bên ngoài tùy chọn (tương tự với cấp nguồn được sử dụng cho giao diện điều khiển PM5D) được đấu nối qua cáp nối cấp nguồn PSL360 tùy chọn.

8 nhóm DCA (viết tắt của Digitally Contronlled Amplifier - Bộ khuếch đại điều khiển kỹ thuật số - tương tự như các VCA trên giao diện điều khiển bằng tín hiệu tương tự) và 8 nhóm tắt âm có thể đạt tới sự linh hoạt ấn tượng trong việc phân nhóm và tắt âm. Điều khiển bộ trộn chính nhóm DCA có thể được phân phối tới các cần gạt Centralogic ™ của giao diện điều khiển, trong khi các nhóm tắt âm có thể được phân phối tới Các phím Do Người dùng Xác định theo như yêu cầu. Kết nối kênh là một tính năng phân nhóm mạnh mẽ khác cho phép các nhóm cần gạt và chức năng nhất định được kết nối để điều khiển đồng thời.

Bên cạnh hoạt động với chức năng có thể chuyển đổi tương tự như giao diện điều khiển kỹ thuật số của Yamaha, các Phím Do Người dùng Xác định của M7CL còn hỗ trợ một số cải tiến mang lại sự vận hành hiệu quả trong một số ứng dụng. Ví dụ, một Bộ từ chức năng Sel cho phép Các Phím Do Người dùng Xác định hoạt động cùng với các phím SEL của kênh từ đó, chẳng hạn như, nếu bạn có Bộ từ Sel được chỉ định ở "+48V" thì bạn có thể trực tiếp bật hoặc tắt công tắc nguồn DC +48V cho bất cứ kênh nào chỉ đơn giản bằng cách ấn phím SEL của kênh đó mà vẫn giữ được Phím Do Người dùng Xác định đã được ấn định. Chức năng Giá trị Mặc định mang lại sự thuận tiện tương tự cho truy cập trực tiếp.

Các chức năng quản lý truy cập giúp điều khiển chi tiết truy cập của người dùng tới nhiều mức chức năng khác nhau của giao diện điều khiển. Cấp độ "Quản lý" cho phép truy cập tới tất cả các chức năng và bạn có thể chỉ định các mức khác sao cho phù hợp với mỗi người vận hành. Ví dụ, bạn có thể không cho một người nào đó không phải là người dùng với cấp độ truy cập cao nhất được thay đổi độ trễ đầu ra và các cài đặt EQ, vì đây là những yếu tố quan trọng nhất cho khớp nhạc trong phòng. "Các phím" người dùng có các cài đặt cấp độ truy cập có thể được phân phối tới những người vận hành dưới hình thức các thiết bị lưu trữ USB phải được cắm vào giao diện điều khiển để cho phép truy cập. Truy cập có thể được thiết lập theo bất kỳ cách nào mà quản trị hệ thống muốn: khóa các cần gạt bộ trộn chính, cho phép chỉ điều chỉnh hai microphone và một đầu vào cho máy nghe CD, truy cập hoàn toàn ngoại trừ xử lý đầu ra, v.v... bất kỳ ứng dụng và người dùng nào yêu cầu.
